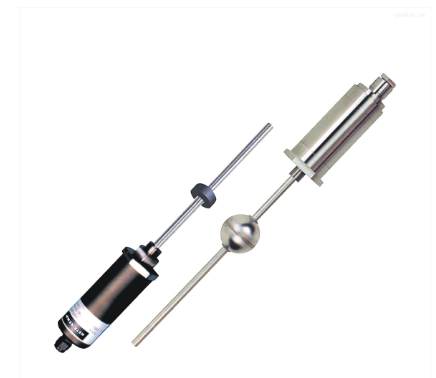

磁緻伸縮式液位計

磁緻伸縮式液位計是一(yī / yì ／yí)種可進行連續液位、界面測量，并提供用于監視和(hé / huò)控制的模拟信号輸出的極高精度的測量儀表。本産品可全方位替代電浮筒液位計。無機械傳力機構，可靠性大大高于電浮筒。不受介質密度和(hé / huò)溫度變化影響，反映真實液位，準确度大大高于電浮筒。安裝、标定無須液位升降，省時、省力大大優于電浮筒。價格與電浮筒相當或低于電浮筒，在原安裝浮筒的位置上很方便的換成磁緻伸縮液位計。

一(yī / yì ／yí)、應用範圍：
1、各類罐區、各類儲罐、加油站。
2、油水界面及其他界面。
3、石油、化工、冶金、電力、輕工、醫藥、食品等生産過程液位監控。
4、環保、污水處理及市政工程。
二、産品構成：
基本結構包括裝有信号處理的電子轉換部件和(hé / huò)裝在不鏽鋼管内或非磁性材料管内的感應電子元件。
三、工作原理：
磁緻伸縮液位計是由測量管、浮子和(hé / huò)電子變送器三部分組成。測量管外管爲(wéi / wèi)不鏽鋼保護管，内部爲(wéi / wèi)磁緻伸縮線；浮子沿測量管随液面上升或下降，浮子内裝有永久磁鐵，并在周圍形成磁場；電子變送器定時發出電流脈沖，稱起始脈沖，該脈沖沿磁緻伸縮線向下傳播，在向下運動中其周圍也産生一(yī / yì ／yí)個磁場。兩磁場相遇瞬間産生一(yī / yì ／yí)個扭力，作用于磁緻伸縮線上，形成一(yī / yì ／yí)個返回脈沖。該脈沖以固定的速度向上傳播，并被電子變送器所接收。通過測量起始脈沖與返回脈沖之間的時間間隔即可精确的測出液位高度。
四、産品特點：
1、高穩定、高可靠、高精度。無機械傳力機構，不受介質密度和(hé / huò)溫度變化影響，反映真實液位。
2、可測液位、可測界面也可測溫度和(hé / huò)密度。
3、防腐、防爆、長壽命、免維護、運行成本低。
4、安裝方便、标定簡單（按鈕操作、無須液位升降）。
五、技術參數：
量程範圍：80-6000 (mm)任選
精      度：±0.01% 或 ±1mm
分  辨 率： ±0.1mm
供電電壓：12-24V DC
輸      出：模拟輸出：二線制或三線制4—20mA（現場顯示可選）
數字輸出：RS485
溫度檢測：1～5個
介質密度：≥0.4g/cm3
介質溫度：常溫型 —40℃～100℃ ， 高溫型 0℃～280℃
介質壓力：≤10MPa
環境條件：溫度 —20℃～70℃ ，相對濕度 ＜95%
測杆材質：304SS 316SS 304SS＋四氟套管
防爆等級：ExiaⅡCT6
防護等級：IP65

下端固定：吸盤、挂鈎、重錘（僅用于軟纜式）。
